NC旋盤とは？仕組み・種類・選び方を基礎から解説

工場の設備投資や中古機械の選定を任されたとき、「NC旋盤とは何か」を正しく理解しないまま検討を進めてしまうと、後々の仕様選定や見積比較で失敗しやすくなります。NC旋盤とは、数値制御（Numerical Control）装置によって加工プログラムに沿い自動で刃物台や主軸を動かす旋盤のことです。作業者が手動でハンドルを回して加工する汎用旋盤に対し、NC旋盤はあらかじめ入力した座標データや加工条件に基づいて自動加工を行うため、量産や複雑形状の加工に向いています。本記事では、NC旋盤の基本構造から種類、選び方のポイント、よくある失敗までを整理し、購入検討時に役立つ実務知識をまとめます。

結論・要点

NC旋盤とは、数値制御によって加工動作を自動化した旋盤であり、同じ精度・同じ加工を繰り返し再現できる点が最大の特徴です。汎用旋盤に比べて初期投資は高くなりますが、量産部品や複雑形状の加工では人件費や不良率の面で優位になりやすい設備です。導入や中古購入を検討する際は、制御装置の種類、軸構成、主軸径・ストロークといった基本仕様を、自社の加工物と照らし合わせて確認することが重要です。単に「新しいか古いか」だけで判断せず、制御装置の対応状況や付属機能まで含めて比較する視点が欠かせません。

基礎説明

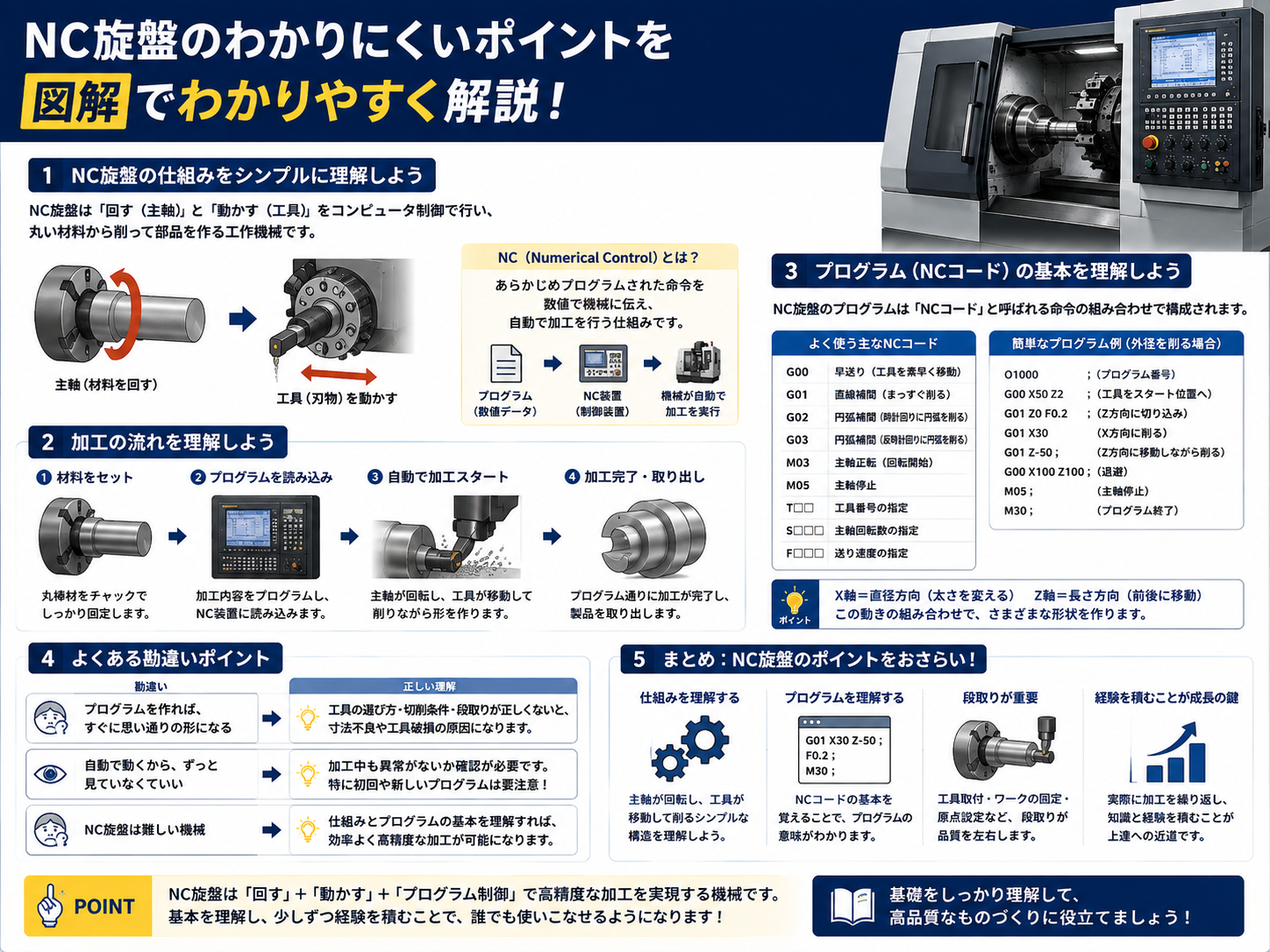

NC旋盤は大きく分けて「本体（機械構造）」と「NC装置（制御部分）」の2つの要素で構成されています。本体側は主軸台、刃物台、ベッド、心押台など汎用旋盤と共通する部品を持ちますが、刃物台の動きをサーボモーターとボールねじで自動制御する点が異なります。制御部分にあたるNC装置は、ファナックや三菱電機などのメーカーが提供する専用コントローラーが搭載されており、Gコード・Mコードと呼ばれる加工プログラム言語で工具経路や主軸回転数、送り速度などを指示します。

種類としては、主軸1本・刃物台1つのシンプルな「2軸NC旋盤」から、副主軸や背面加工機能を備えた「複合加工旋盤（ターニングセンタ）」まで幅広く存在します。複合加工機は旋盤加工に加えてミーリング加工やドリル加工を1台でこなせるため、多品種少量生産や工程集約を目指す工場で導入が進んでいます。また、バーフィーダー（棒材供給装置）を組み合わせることで、材料補給の自動化と長時間無人運転を実現するケースも一般的です。

関連用語として押さえておきたいのが「タレット」と「主軸チャック」です。タレットは複数の工具を切り替えながら使うための刃物台で、加工内容に応じて工具を自動で選択します。主軸チャックはワーク（加工対象物）を固定する部分で、油圧式や電動式などチャックの駆動方式によって加工可能な材質や締め付け精度が変わります。さらに、NC旋盤には「絶対座標」と「相対座標」という位置決めの考え方があり、プログラム作成時にはこの座標系の理解が加工精度に直結します。

こうした基礎知識は、単に機械を動かすためだけでなく、中古機を選定する際に「この機械が自社の加工物に対応できるか」を判断する土台になります。制御装置のバージョンや軸数、ツールの搭載数など、カタログスペックの意味を理解していないと、価格だけで判断してしまい導入後にミスマッチが起きるリスクが高まります。

選び方・チェックポイント

NC旋盤を選定する際は、加工物の形状・材質・生産数量の3点を軸に仕様を絞り込むことが基本です。以下のポイントを事前に整理しておくと、中古機の比較検討がスムーズになります。

特に中古NC旋盤の場合、制御装置のバージョンが古いとメーカーのサポートが終了している場合があり、故障時の部品調達や技術者確保に時間がかかることがあります。購入前に販売店へ「現在もメーカーサポートを受けられる状態か」を確認しておくと安心です。また、カタログ上のスペックだけでなく、実際に試運転やタッチアップ加工のデモを見せてもらい、送り速度や振動、主軸の異音の有無をチェックすることも欠かせません。

よくある失敗

1つ目の失敗は、汎用旋盤と同じ感覚で「安いから」という理由だけでNC旋盤を選んでしまうケースです。NC旋盤は制御装置や周辺機器の状態によって実質的な稼働コストが大きく変わるため、本体価格だけで判断すると、導入後に制御装置の修理費や工具交換の手間で想定以上のコストがかかることがあります。原因は仕様確認の甘さにあり、回避策としては制御装置の年式・サポート状況・付属品の有無まで含めた総コストで比較することが有効です。

2つ目の失敗は、自社の加工物に対して軸構成やストロークが不足しているNC旋盤を選んでしまうことです。カタログスペック上は問題なく見えても、実際にはチャッキング方法や治具の関係で加工可能範囲が狭くなるケースがあります。原因は事前の加工シミュレーション不足にあり、回避策としては導入前に加工予定図面を持参し、販売店や機械メーカーに実加工が可能かどうか確認することが重要です。

3つ目の失敗は、オペレーターのプログラミングスキルを考慮せずに複合加工機を導入してしまうケースです。複合加工機は多機能な分、プログラム作成や段取りの難易度が上がります。既存の担当者が2軸旋盤しか経験していない場合、教育コストや立ち上げ期間が想定より長引くことがあります。回避策としては、導入前に操作研修やメーカーによるサポート体制を確認し、社内教育計画とセットで検討することです。

FAQ

NC旋盤と汎用旋盤の違いは何ですか？

最大の違いは加工動作の制御方法です。汎用旋盤は作業者がハンドル操作で刃物台を動かしますが、NC旋盤はプログラムに基づき自動で動作します。そのため同一形状を繰り返し加工する精度と再現性に優れ、量産や複雑形状の加工に向いています。一方で操作にはプログラム作成の知識が必要になる点が異なります。

中古NC旋盤を選ぶときに最も注意すべき点は何ですか？

制御装置の年式とサポート状況です。制御装置が古い機種の場合、メーカーのサポートが終了していることがあり、故障時の修理対応や部品調達が難しくなる可能性があります。購入前に販売店へサポート状況を確認し、実際に試運転を行って主軸や送り軸の状態をチェックすることが望ましいです。

複合加工機とNC旋盤は何が違いますか？

複合加工機は旋盤加工に加え、ミーリングやドリル加工など複数工程を1台でこなせる機械です。通常のNC旋盤よりも工程集約による段取り時間の削減が期待できますが、プログラム作成や工具管理の難易度が上がるため、オペレーターの習熟度も考慮して導入を検討する必要があります。

NC旋盤の導入にはどの程度の教育期間が必要ですか？

必要な教育期間は担当者の経験や機械の複雑さによって異なります。汎用旋盤の経験があってもNCプログラムやオペレーション画面の操作に慣れるまで一定の時間が必要です。メーカーや販売店の操作研修を活用し、簡単な形状の加工から段階的に習熟させる進め方が実務的です。

まとめ

NC旋盤とは、数値制御によって加工動作を自動化し、精度の高い繰り返し加工を実現する旋盤です。基本構造や制御装置の仕組みを理解した上で、加工物の形状・材質・生産数量に応じた仕様選定を行うことが導入成功の鍵になります。中古機を検討する際は、価格だけでなく制御装置のサポート状況や軸構成、付属品まで含めた総合的な比較が欠かせません。本記事で紹介したチェックポイントを参考に、自社の加工ニーズに合った一台を見極めてください。
