フライス盤とは？仕組み・種類・選び方を基礎から解説

フライス盤は、円周上に複数の刃を持つ「フライス工具」を回転させ、テーブルに固定したワーク（加工対象物）を動かしながら削る工作機械です。旋盤が「材料を回して工具を当てる」のに対し、フライス盤は「工具を回して材料を動かす」という逆の発想で加工します。平面出し、溝加工、段差加工、穴あけなど汎用性が高く、単品加工や試作、修理・改造の現場で長く使われてきました。近年は自動工具交換(ATC)を備えたマシニングセンタが主流になりつつありますが、フライス盤は構造がシンプルで扱いやすく、価格も比較的抑えられるため、今でも町工場や教育機関、メンテナンス部門で現役です。中古機械市場でも取引台数が多く、購入を検討する担当者は仕組みと種類を理解した上で選ぶことが重要です。

結論・要点

フライス盤とは、回転工具でワークを削る汎用工作機械であり、手動操作を前提とする点がマシニングセンタとの最大の違いです。種類は主にテーブルが上下する「ひざ形(膝形)」と主軸頭が上下する「ベッド形」に大別され、さらに主軸の向きで立フライスと横フライスに分かれます。選定時は加工物のサイズ、必要精度、主軸テーパー規格、テーブル寸法、可動範囲を確認することが基本です。中古で購入する場合は摺動面の摩耗や主軸の振れ、テーブルのガタなど経年劣化の確認が欠かせません。

基礎説明

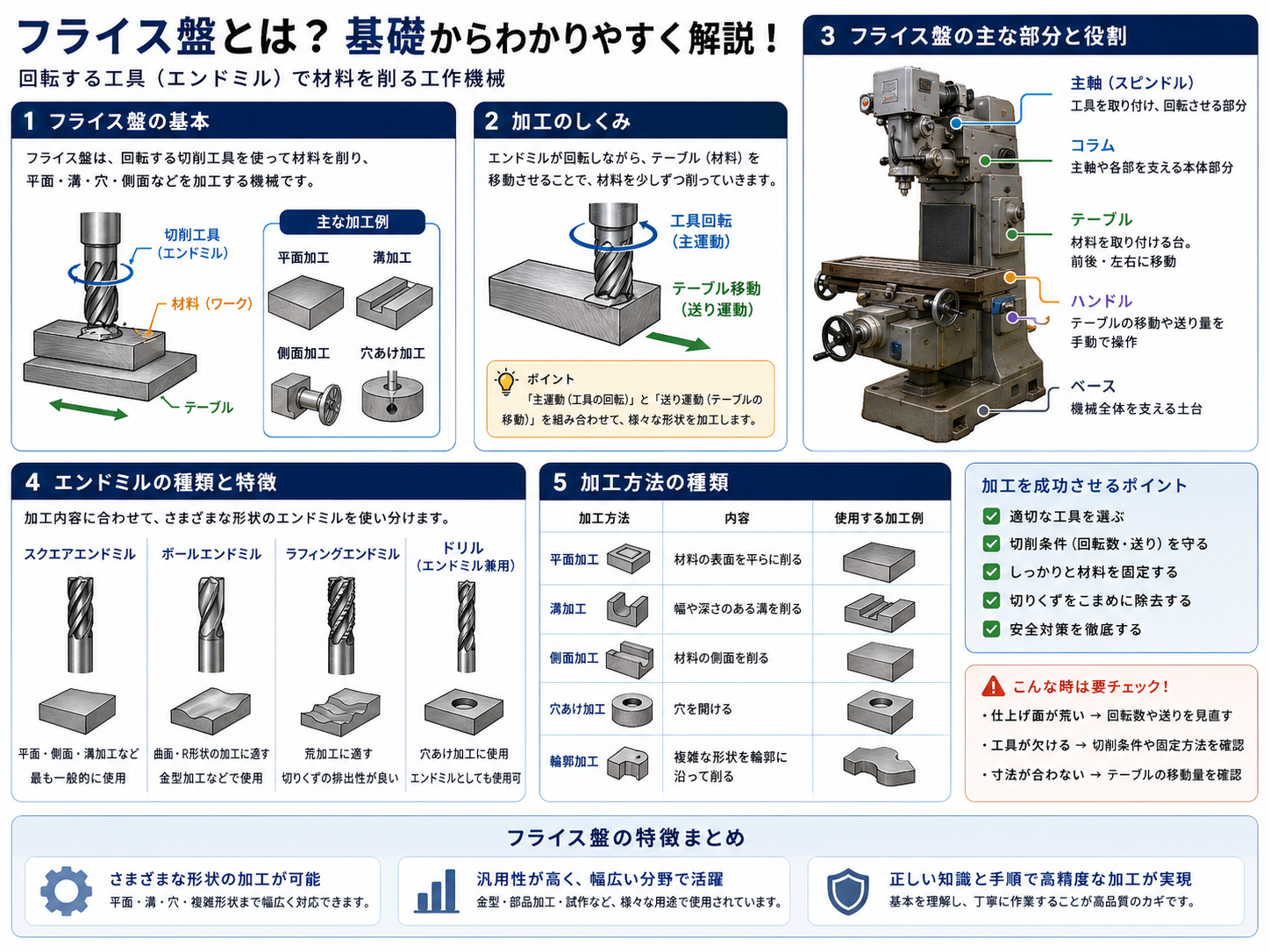

仕組みの基本

フライス盤は主軸に取り付けた工具（フライスカッター、エンドミルなど）を回転させ、テーブル上に固定したワークをX・Y・Z方向に動かすことで削り出しを行います。旋盤が円筒形状の加工を得意とするのに対し、フライス盤は平面や溝、段差、輪郭形状など「面」の加工を得意とします。テーブルの送りはハンドル操作による手動送りが基本ですが、機種によっては自動送り機構を備えたものもあります。

ひざ形フライス盤とベッド形フライス盤

ひざ形フライス盤は、コラム(柱)に沿ってニー(膝)と呼ばれる部分が上下し、その上のサドル・テーブルが前後左右に動く構造です。小型・中型機に多く、汎用性が高いため町工場で広く普及しています。一方、ベッド形フライス盤はテーブルがベッド上を前後に動き、主軸頭が上下する構造で、剛性が高く重切削や大型ワークの加工に向いています。加工物の大きさや求める剛性によって、どちらの構造が適するかが変わります。

立フライスと横フライス

主軸が垂直方向を向くものを立フライス盤、水平方向を向くものを横フライス盤と呼びます。立フライス盤は穴あけや平面加工、輪郭加工に向き、汎用性が高いため最も普及しています。横フライス盤は主軸が水平で、側フライスや平フライスを使った重切削、溝加工、歯切りに適しています。近年は立フライス盤が主流ですが、大物部品や特殊形状の加工では横フライス盤が今も選ばれる場面があります。

マシニングセンタとの違い

マシニングセンタはフライス盤にNC制御と自動工具交換機能を加えた発展形と位置づけられます。フライス盤は基本的に作業者が手動でハンドルを回して加工するため、加工者の技量が仕上がりに直結します。一方でマシニングセンタは工具交換や送りをプログラムで自動化しており、量産や複雑形状の連続加工に向いています。単品加工や修理現場、微調整を伴う作業ではフライス盤の手動操作の方が扱いやすいケースもあり、用途に応じた使い分けが実務上のポイントです。

選び方・チェックポイント

フライス盤を選定する際は、加工したいワークのサイズと形状、必要な精度、設置スペースを最初に整理します。特に中古機の場合は経年劣化の状態を実機で確認することが欠かせません。主軸のテーパー規格（BT、NTなど）は保有工具との互換性に直結するため、事前に必ず確認してください。

主軸の振れやテーブルのガタは、カタログスペックだけでは判断できません。可能であれば試し削りをさせてもらい、切削音や振動、仕上げ面の状態を自分の目と耳で確認することをおすすめします。また、搬入時の重量やクレーン要否、工場の天井高も見落とされがちなポイントです。搬入経路の幅や床の耐荷重も事前に測っておくと、購入後のトラブルを防げます。

よくある失敗

一つ目は「主軸テーパー規格の確認不足」です。手持ちの工具ホルダーと機械側のテーパーが合わず、追加でホルダーやアタッチメントを購入する羽目になるケースがあります。購入前に自社で使う工具の規格を洗い出し、機械側の仕様書と照合することが回避策です。

二つ目は「設置スペースと搬入経路の見落とし」です。フライス盤は重量物であり、コラムの高さや幅を考慮せずに購入すると、工場の入口やクレーンの能力が不足して搬入できないという事態が起こります。図面上のサイズだけでなく、実際の搬入経路・天井高・床の耐荷重を事前に測定しておく必要があります。

三つ目は「摺動面・主軸の劣化を見落とす」ことです。外観がきれいでも、長年使用された機械は摺動面が摩耗していたり、主軸のベアリングにガタが出ていたりすることがあります。稼働歴や整備履歴を販売店に確認し、可能であれば試運転をさせてもらい、異音や振動がないかを確認することが重要です。

FAQ

フライス盤とマシニングセンタはどちらを選ぶべきですか？

単品・試作加工が中心で手動操作による微調整を重視する場合はフライス盤、量産や複雑形状の連続加工が中心の場合はマシニングセンタが向いています。加工数量と形状の複雑さ、オペレーターの技量を踏まえて判断することが大切です。

中古フライス盤の相場はどれくらいですか？

メーカーや年式、テーブルサイズ、付属品の有無によって価格は大きく変動するため、一概には言えません。同条件の機械を複数比較し、整備状態や保証内容も含めて総合的に判断することをおすすめします。

フライス盤に必要な資格はありますか？

国内で業務として使用する場合、労働安全衛生法に基づく特別教育の受講が求められる場合があります。導入前に自社の安全担当者や労働基準監督署に確認し、必要な教育を受けさせることが望ましいです。

立フライス盤と横フライス盤はどちらが汎用性が高いですか？

一般的には立フライス盤の方が穴あけや平面加工など幅広い用途に対応しやすく、汎用性が高いとされています。ただし重切削や特殊な溝加工を行う場合は横フライス盤が適することもあり、加工内容に応じた選定が必要です。

まとめ

フライス盤は回転工具でワークを削る汎用工作機械であり、手動操作を基本とする点でマシニングセンタと異なります。ひざ形・ベッド形、立フライス・横フライスといった構造の違いを理解し、自社の加工内容に合った機種を選ぶことが重要です。中古で購入する際は主軸テーパーや摺動面の状態、搬入経路まで含めて事前確認を行い、実機での試し削りができる場合は必ず確認することをおすすめします。
