ボール盤とは？仕組み・種類・選び方を基礎から解説

金属や樹脂に穴をあける「穴あけ加工」は、あらゆる製造現場で発生する基本作業です。その専用機として古くから使われてきたのがボール盤です。マシニングセンタが穴あけからフライス加工、タップ加工まで一台でこなせる一方、ボール盤は穴あけに特化しているぶん構造がシンプルで、価格も抑えやすく、設置スペースも小さくて済むという特徴があります。中古機械を検討する際、まず「自社の加工内容にボール盤で十分なのか、それともマシニングセンタが必要なのか」を見極めることが重要です。本記事ではボール盤の仕組みと種類、選び方のポイント、購入時によくある失敗までを実務目線で解説します。

結論・要点

ボール盤は主軸を上下に動かして穴あけ加工を行う専用機で、卓上型・直立型・ラジアル型・多軸型などの種類があります。選定の要点は「加工する穴径・板厚に対して主軸径やストローク、テーブルサイズが足りているか」「単純な穴あけだけかタップ加工も必要か」「設置スペースと必要な剛性のバランス」の3点です。フライス盤やマシニングセンタと比べて安価で扱いやすい反面、位置決め精度や多軸同時加工には向かないため、加工内容と生産量に応じた見極めが購入判断のカギになります。

基礎説明

ボール盤は、モーターで回転する主軸(スピンドル)にドリルやリーマ、タップなどの工具を取り付け、ハンドル操作またはレバー送りで主軸を上下に動かして穴をあける機械です。構造は大きく分けて「コラム(支柱)」「テーブル」「主軸頭」の3要素で構成されます。テーブル上にワークを固定し、主軸を降下させることで穴あけを行うシンプルな仕組みのため、初心者でも扱いやすく、保守部品も比較的入手しやすいのが特徴です。

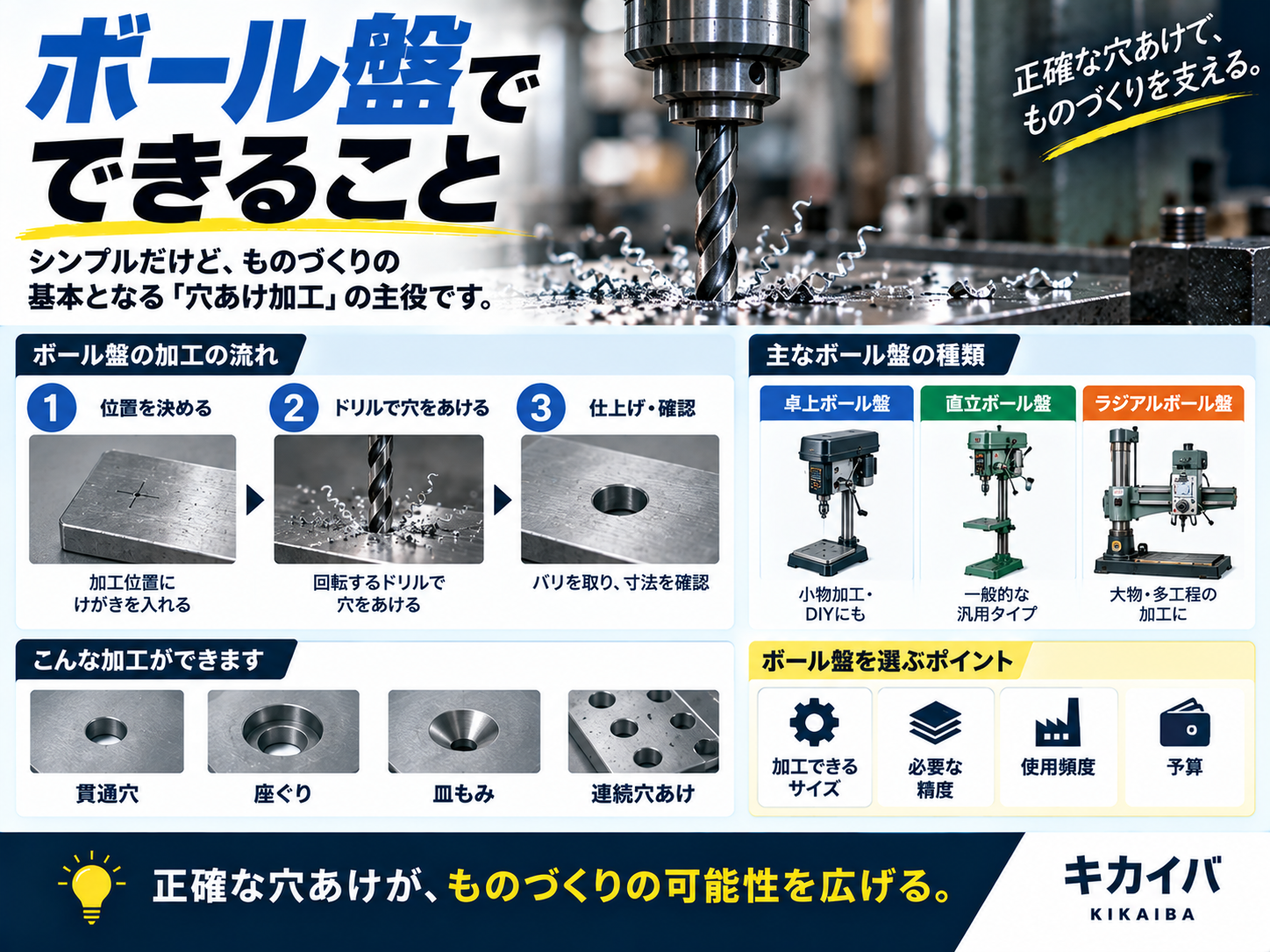

主な種類は以下の通りです。

卓上ボール盤は作業台の上に設置する小型機で、主に樹脂や薄板、小径の穴あけに使われます。省スペースで安価なため、試作部門や小規模工場での導入が多い機種です。

直立ボール盤は床置き型で、卓上型より主軸径やストロークが大きく、鋼材の穴あけにも対応できます。中量生産の現場で最も多く見られるタイプです。

ラジアルボール盤は主軸頭がアーム(ラジアルアーム)に沿って水平移動でき、大型・重量物のワークに対して工具側を移動させて穴あけ位置を決められます。大型フランジや構造物の穴あけなど、ワークを動かしにくい加工に向いています。

多軸ボール盤は複数の主軸を同時に駆動し、一度に複数箇所へ穴あけできる機種で、同一パターンの穴を大量に加工する量産現場向けです。

また関連用語として、主軸の回転数を切り替える「変速機構」、穴の深さを一定にする「デプスストッパー」、工具の芯出しを行う「センタリング」などがあります。ボール盤はNC制御されていない手動機が主流ですが、近年は位置決め精度を高めたNCボール盤や、マシニングセンタとの中間的な機種も存在します。中古市場ではメーカーや年式によって主軸テーパー規格(モールステーパーなど)が異なるため、保有工具との互換性確認も欠かせません。

選び方・チェックポイント

ボール盤を選ぶ際は、加工対象物のサイズと材質、必要な穴径、生産数量を明確にした上で、機種のスペックと照らし合わせることが基本です。特に主軸径(チャック能力)とストローク(主軸の上下動可能な距離)は、加工できる穴径や板厚に直結するため必ず確認します。中古機の場合は稼働年数や使用頻度によって主軸のガタつき、テーブルの摩耗、送りハンドルの遊びなどが生じている場合があるため、現地確認時に実際に主軸を上下させてガタや異音がないかをチェックすることが重要です。

以下は代表的なボール盤の種類と用途の比較です。

この表を基に、まず自社の主力ワークがどの区分に当てはまるかを整理すると選定がスムーズです。加えて、タップ加工を頻繁に行う場合は「タッピングボール盤」または正逆転切替機能付きの機種を検討する必要があります。設置環境についても、天井高やクレーンの有無、電源容量(三相200Vか単相100Vか)を事前に確認しておかないと、搬入後に使用できないというトラブルにつながります。中古機械の場合は付属品(チャック、ドリルソケット、バイス等)の有無も価格交渉や実務上の使い勝手に影響するため、見積もり時点で確認しておくとよいでしょう。

よくある失敗

一つ目の失敗例は「主軸径だけを見て購入し、実際の穴あけ能力が足りなかった」というケースです。カタログ上の最大穴あけ能力は軟鋼を基準にしていることが多く、ステンレスや硬い材質を加工する場合は同じ穴径でも実力値が下がります。購入前に自社で加工する材質を明確にし、必要であれば販売店に加工実績を確認することが回避策になります。

二つ目は「設置スペースの奥行きを測らず、搬入後にラジアルアームが壁にぶつかった」という失敗です。ラジアルボール盤はアームが水平方向に大きく張り出すため、設置予定場所の奥行きと可動範囲を必ず事前に採寸する必要があります。搬入業者と事前に図面を共有し、可動域を含めたレイアウト確認を行うことでトラブルを防げます。

三つ目は「中古の卓上ボール盤を安価で購入したものの、主軸の振れが大きく穴位置精度が出ず、後工程で修正加工が発生した」というケースです。安価な中古機は主軸ベアリングの摩耗が進んでいることがあり、価格だけで判断すると精度不足に悩まされます。現地確認時にダイヤルゲージなどで主軸の振れを実測する、もしくは試し削りを依頼することが有効な回避策です。

FAQ

ボール盤とフライス盤は何が違いますか？

ボール盤は主軸を上下させて穴をあける専用機で、テーブルは基本的に固定されたまま加工します。一方フライス盤はテーブルを前後左右に動かしながら回転工具で削るため、穴あけだけでなく平面加工や溝加工も可能です。単純な穴あけ中心ならボール盤、加工の幅を広げたい場合はフライス盤やマシニングセンタが選択肢になります。

中古のボール盤を選ぶときに最も重視すべき点は何ですか？

主軸の振れとストローク量、そしてテーブルの平行度です。これらは加工精度に直結し、後から調整することが難しい部分です。現地確認で実際に主軸を動かし、異音やガタがないかを確認することをおすすめします。付属チャックやドリルソケットの有無も忘れずにチェックしてください。

タップ加工もボール盤でできますか？

正逆転切替機能付きの機種であればタップ加工も可能です。ただし通常のドリル加工用ボール盤では対応できない場合もあるため、タップ加工を頻繁に行う場合は「タッピングボール盤」やマシニングセンタの導入を検討したほうが効率的です。

ラジアルボール盤はどんな現場に向いていますか？

大型のフランジや構造物など、ワーク自体を動かすことが難しい加工に向いています。主軸頭がアームに沿って移動するため、ワークを固定したまま複数箇所への穴あけが可能です。設置には広めのスペースが必要になるため、事前のレイアウト確認が欠かせません。

まとめ

ボール盤は穴あけ加工に特化したシンプルな構造の工作機械で、卓上型から大型ラジアル型まで幅広い種類があります。選定時は主軸径・ストローク・テーブルサイズと自社の加工対象を照らし合わせることが基本であり、中古機購入時は主軸の振れやテーブルの摩耗など実機確認が欠かせません。フライス盤やマシニングセンタとの違いを理解した上で、自社の生産量や加工内容に合った機種を選ぶことが、コストと生産性の両立につながります。
